Antenne de champ proche fiables pour vos tests RF
Une antenne de champ proche est conçue pour fonctionner efficacement à proximité immédiate d’autres objets ou dans des environnements confinés, sans être perturbée par son entourage. Cela permet de l’installer très près du dispositif à tester, garantissant ainsi des mesures précises, un couplage faible et une grande stabilité.
Contrairement aux antennes traditionnelles, dites de champ libre, elle n’est pas accordée sur une ou plusieurs fréquences spécifiques, ce qui la rend insensible aux perturbations causées par la proximité d’objets, même métalliques.
Notre Gamme de Coupler RF
Coupler 1.3 :
Antenne de champ proche de 1 GHz à 3 GHz
- Mesures à haute stabilité
- Connexion SMA standard, intégration facile
Coupler LF
Antenne de Champ Proche bande moyenne 300 MHz à 2 GHz
- Mesures à haute stabilité
- Connexion SMA standard, intégration facile
Coupler WB
Antenne de Champ Proche RF Large Bande (1 GHz à 10 GHz)
- Large bande passante de 1 GHz à 10 GHz
- Mesures à haute stabilité
- Connexion SMA standard, intégration facile
Coupler Wi-Fi (2,4 GHz )
Antenne de Champ Proche RF
- Mesures à haute stabilité
- Connexion SMA standard, intégration facile
- Étalonnage unique et grande durabilité

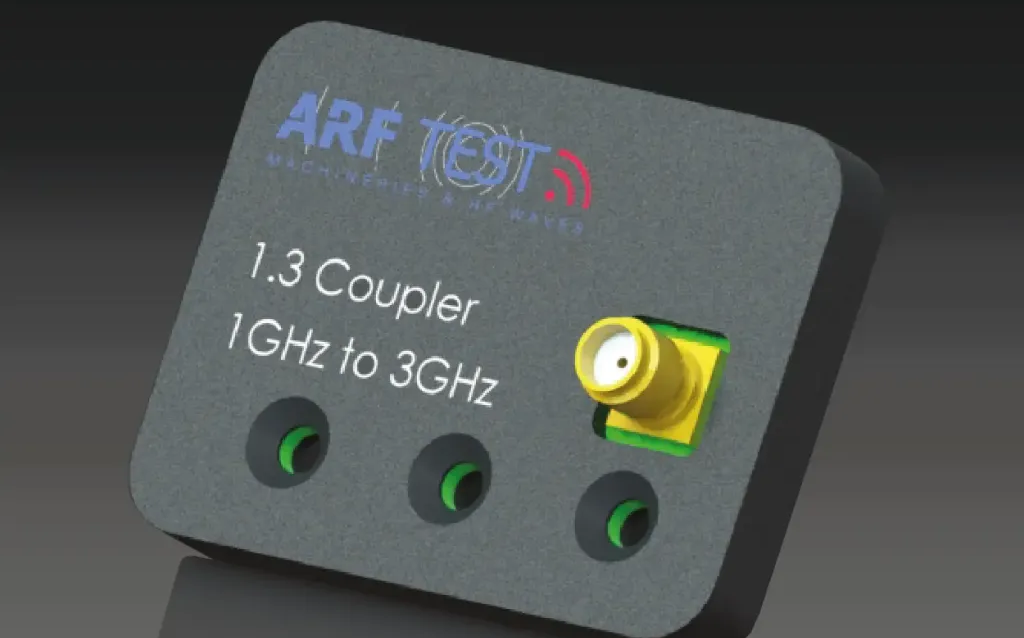

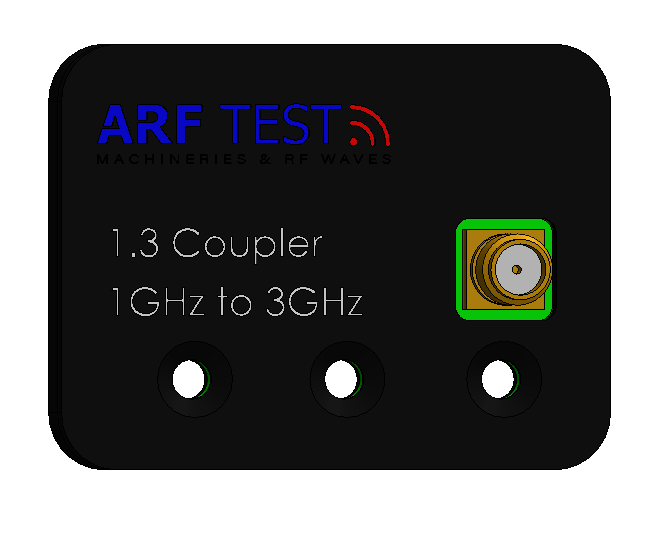

Coupler 1.3
Antenne de champ proche de 1 GHz à 3 GHz
- Mesures à haute stabilité
- Connexion SMA standard, intégration facile
- Étalonnage unique et grande durabilité
L’ARF-1.3-CPL est une antenne de champ proche conçue pour des mesures haute fréquence précises et stables dans la plage de 1 GHz à 3 GHz. Elle se distingue par sa grande fiabilité, sa facilité d’intégration grâce à un connecteur SMA (femelle) standard, et une conception robuste permettant une utilisation durable sans nécessiter de réétalonnage.
Compacte et légère, elle est idéale pour les applications en laboratoire, en environnement industriel ou en intégration dans des bancs de test RF.
Avantages :
- Mesures à haute stabilité pour une grande répétabilité
- Étalonnage unique : aucun recalibrage nécessaire après installation
- Intégration simple et rapide dans tout environnement de test RF
- Conception durable pour un usage intensif et de longue durée
L’antenne ARF-1.3-CPL s’intègre parfaitement dans les systèmes de mesure CEM, les tests de compatibilité RF, ou les diagnostics de rayonnement de circuits imprimés. Sa compacité et sa précision en font un outil incontournable pour les ingénieurs RF et laboratoires d’essais.
| Caractéristique | Valeur |
|---|
| Plage de fréquence | 1 GHz à 3 GHz |
| Impédance nominale | 50 Ohms |
| Connecteur RF | SMA (femelle), standard pour une compatibilité maximale |
| Dimensions | 38 x 49 x 14,20 mm |
| Poids | 18 g |
| Distance de mesure optimale | De 2 mm à 30 mm du DUT (Dispositif sous test) |
| Température de fonctionnement | -20 °C à +70 °C |
| Conformité RoHS | Oui |

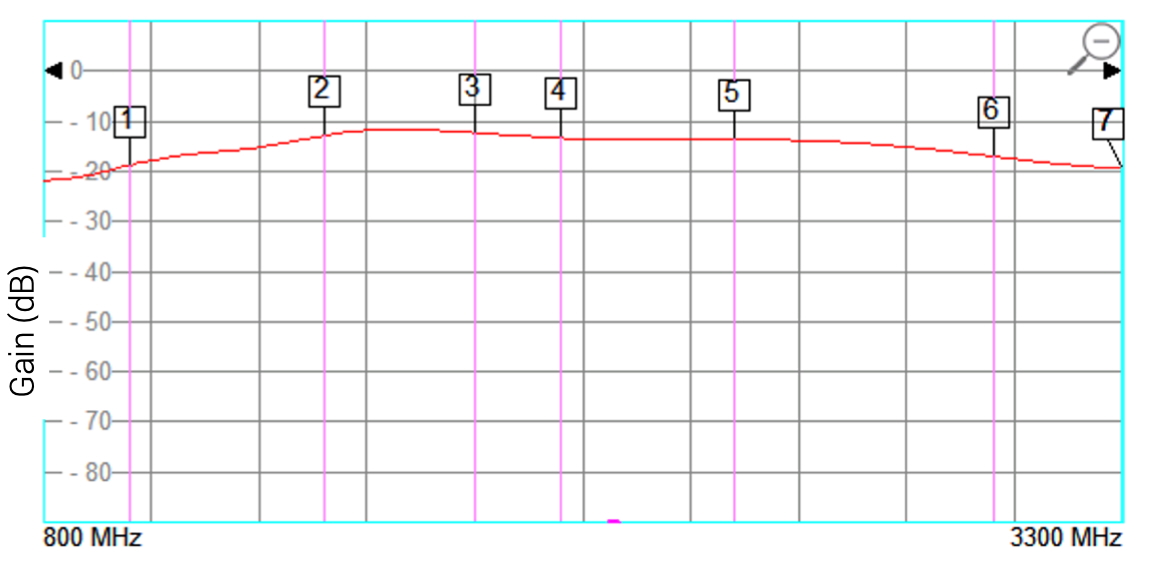

| Fréquence (GHz) | Gain (dB) |
|---|
| 1,00 | -18,80 |
| 1,45 | -12,85 |
| 1,80 | -12,30 |
| 2,00 | -13,40 |
| 2,40 | -13,70 |
| 3,00 | -16,95 |
| 3,30 | -19,30 |
Demander un rendez-vous Documentation Sélection en Ligne

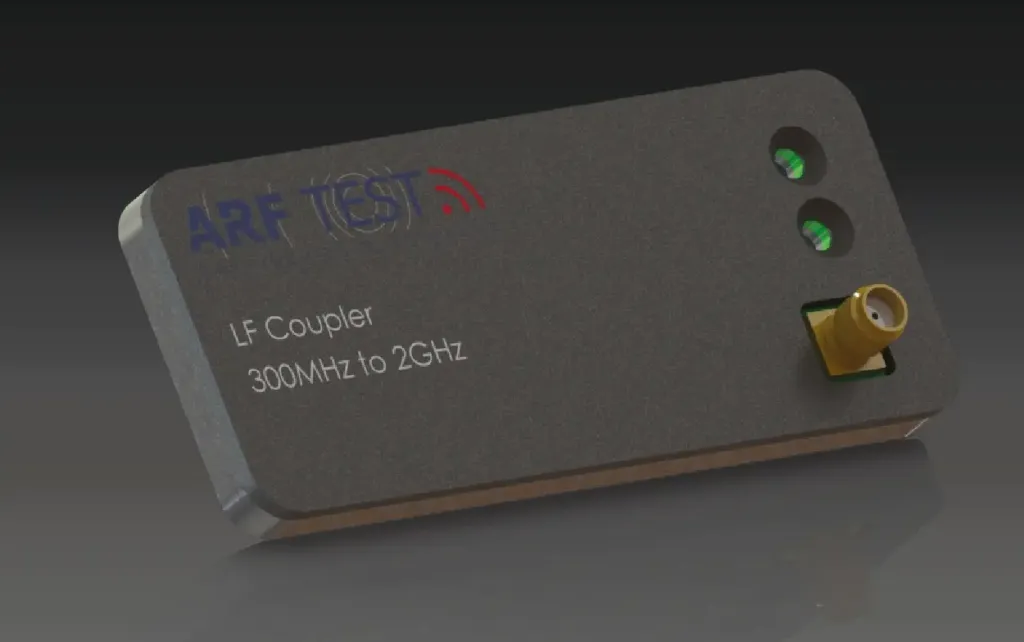

Coupler LF
Antenne de Champ Proche RF (300 MHz à 2 GHz)
- Mesures à haute stabilité
- Connexion SMA standard, intégration facile
- Étalonnage unique et grande durabilité
le coupler LH est une antenne de champ proche conçue pour effectuer des mesures précises et stables dans la plage de fréquences basse à moyenne allant de 300 MHz à 2 GHz. Grâce à sa structure optimisée et son connecteur SMA standard, elle offre une intégration simple et rapide dans les bancs de tests RF ou les dispositifs de diagnostic de rayonnement.
Compacte, légère et durable, elle répond aux exigences des environnements de test les plus rigoureux, tout en assurant une grande fiabilité grâce à un étalonnage unique.
Avantages :
- Mesures à haute stabilité, idéales pour les tests répétables
- Aucune recalibration requise : étalonnage unique en usine
- Intégration facile dans les systèmes existants grâce à un connecteur standard
- Design robuste et durable, adapté à une utilisation intensive
| Caractéristique | Valeur |
|---|---|
| Plage de fréquence RF | 300 MHz à 2 GHz |
| Impédance nominale | 50 Ohms |
| Connecteur RF | SMA (femelle) |
| Dimensions externes | 38 x 89 x 14,20 mm |
| Distance minimale avec le DUT | 2 mm |
| Distance maximale avec le DUT | 30 mm |
| Poids | 0,028 kg |
| Température de fonctionnement | -20 °C à +70 °C |
| Conformité RoHS | Oui |

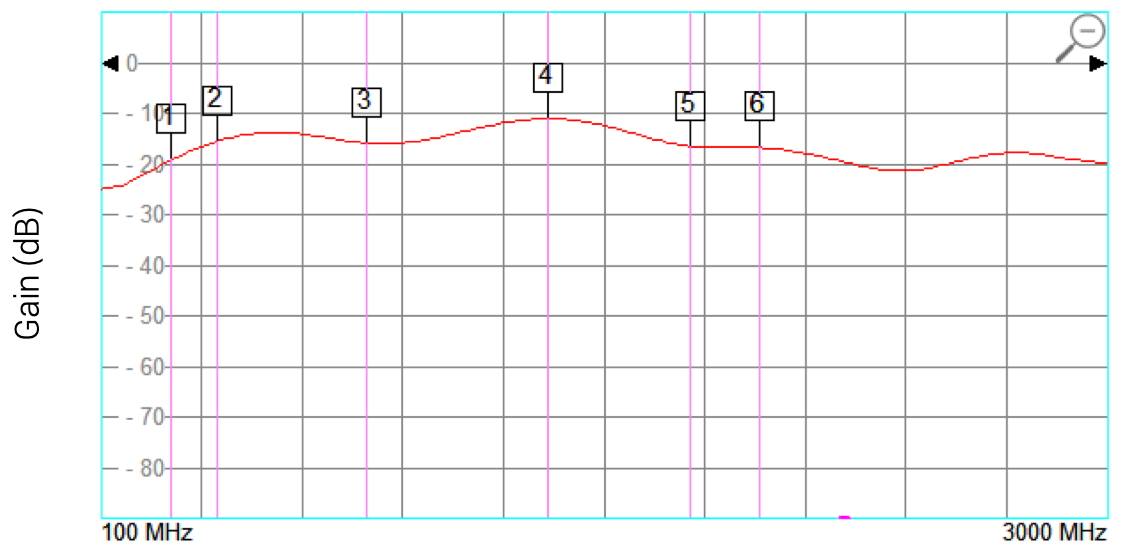

Performance validée via une antenne de référence OmniLOG 30800, sans câble interférent
 |
|---|
Demander un rendez-vous Documentation Sélection en Ligne

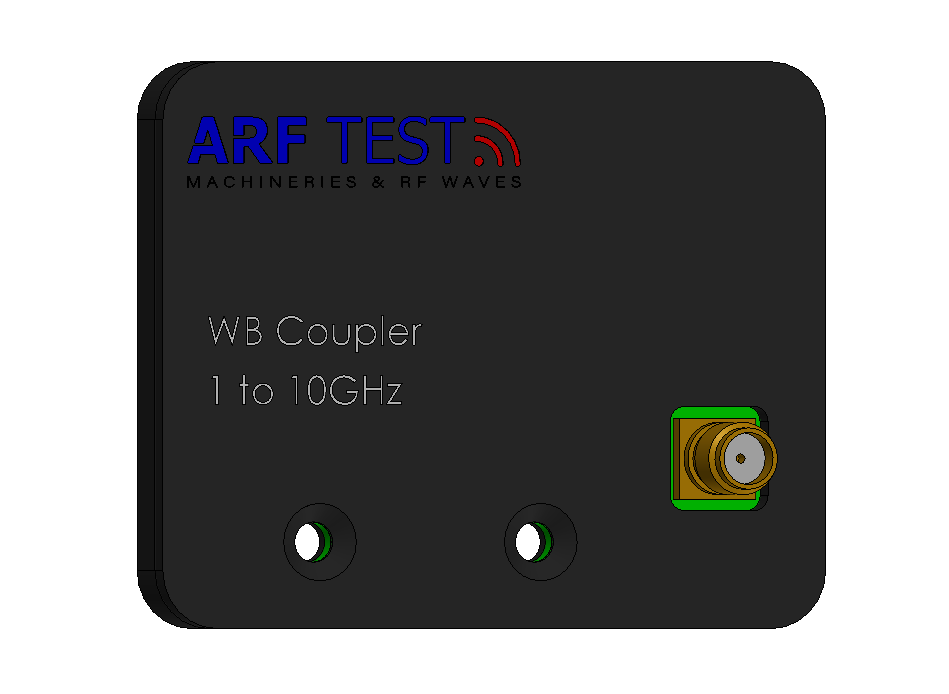

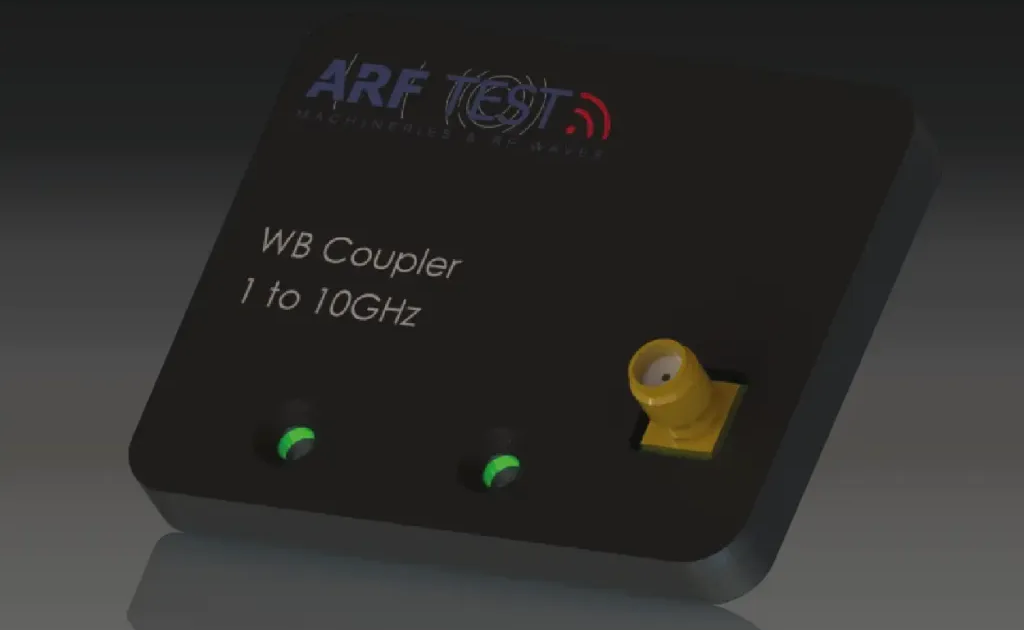

Coupler WB
Antenne de Champ Proche RF Large Bande (1 GHz à 10 GHz)
- Large bande passante de 1 GHz à 10 GHz
- Mesures à haute stabilité
- Connexion SMA standard, intégration facile
L’ARF-WB-CPL est une antenne de champ proche spécialement conçue pour les mesures RF couvrant une large bande de fréquences allant de 1 GHz à 10 GHz. Grâce à sa conception soignée, cette antenne garantit des mesures stables, précises et reproductibles, tout en restant simple à intégrer dans tout environnement de test.
Son connecteur SMA femelle standard assure une compatibilité optimale, tandis que son calibrage unique en usine permet une utilisation immédiate sans nécessiter de réajustements ultérieurs.
Avantages clés :
- Couverture large bande jusqu'à 10 GHz pour des diagnostics RF polyvalents
- Mesures à haute stabilité idéales pour les environnements de test exigeants
- Aucune recalibration nécessaire grâce à un étalonnage d’usine
- Facilité d’intégration dans les systèmes de test CEM, RF ou de validation de circuits imprimés
L’ARF-WB-CPL est parfaitement adaptée aux applications en compatibilité électromagnétique (CEM), à la caractérisation de rayonnement de circuits imprimés, aux tests RF large bande ou encore à l’analyse de dispositifs électroniques complexes.
| Caractéristique | Valeur |
|---|---|
| Bande de fréquence étendue | 1 GHz à 10 GHz |
| Impédance nominale | 50 Ohms |
| Connecteur RF | SMA (femelle), standard pour une intégration rapide |
| Dimensions | 49 x 61 x 14,20 mm |
| Poids | 28 g |
| Distance de mesure optimale | De 2 mm à 30 mm du dispositif testé (DUT) |
| Température de fonctionnement | De -20 °C à +70 °C |
| Conformité RoHS | Oui |

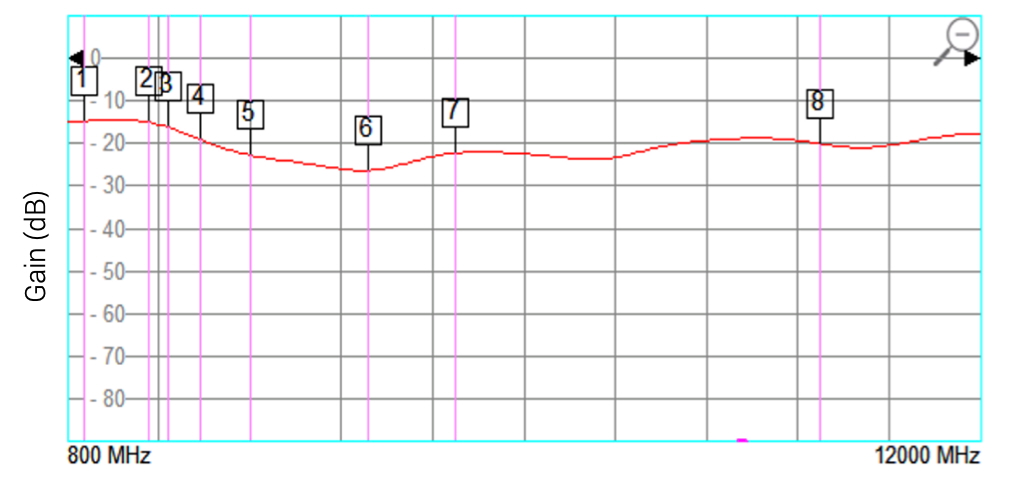

| Fréquence | Gain (dB) |
|---|
| 1 GHz | -14,75 |
| 1,8 GHz | -15,10 |
| 2 GHz | -16,20 |
| 2,4 GHz | -19,00 |
| 3 GHz | -22,80 |
| 4,5 GHz | -26,30 |
| 5,5 GHz | -22,30 |
| 10 GHz | -20,10 |
Demander un rendez-vous Documentation Sélection en Ligne

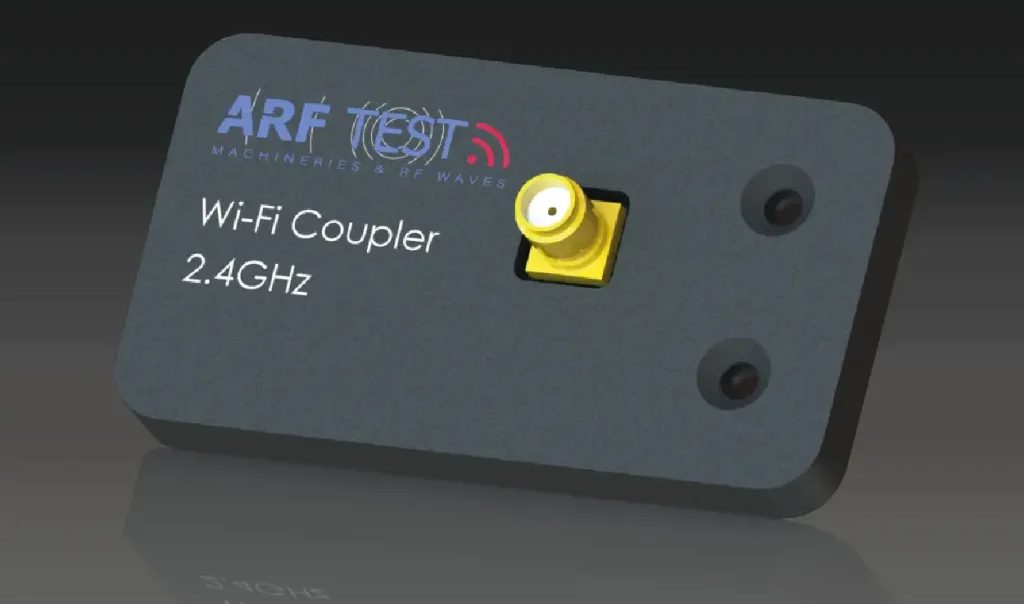

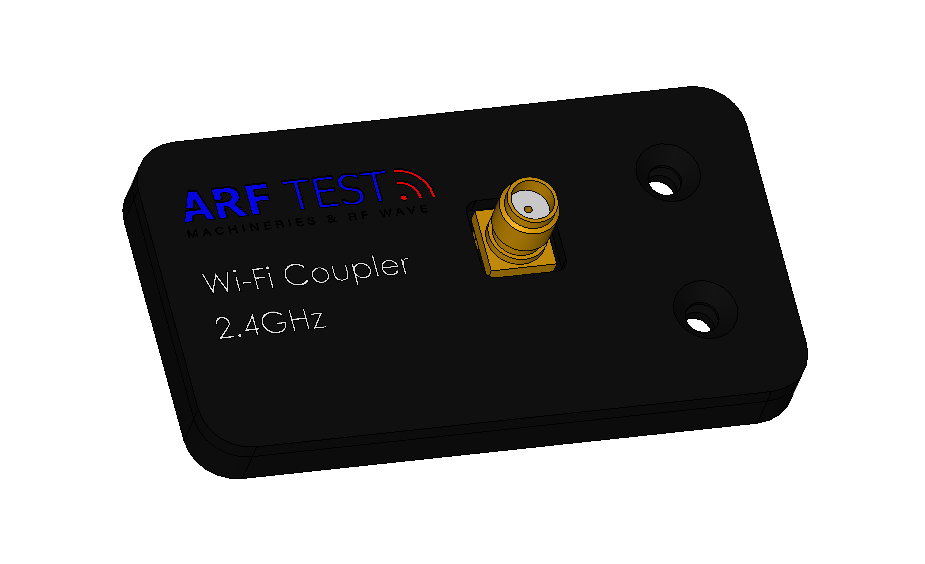

Coupler Wi-Fi (2.4Ghz) :
Antenne de Champ Proche pour 2,4 GHz
- Mesures à haute stabilité
- Connexion SMA standard, intégration facile
- Étalonnage unique et excellente durabilité
L’ARF-WF-CPL est une antenne de champ proche spécialement optimisée pour les applications ciblant la bande ISM des 2,4 GHz, largement utilisée dans les systèmes Wi-Fi, Bluetooth, Zigbee, et autres technologies sans fil.
Grâce à sa conception robuste et son étalonnage unique en usine, elle garantit des mesures fiables et reproductibles tout en étant facile à intégrer dans un environnement de test. Sa plage de fonctionnement étroite centrée sur 2,4 GHz en fait un outil de choix pour les diagnostics RF à haute précision.
Avantages :
- Optimisée pour 2,4 GHz : Idéale pour le test de dispositifs sans fil courants
- Mesures à haute stabilité, parfaites pour des analyses reproductibles
- Aucune recalibration nécessaire grâce à un étalonnage unique
- Intégration simplifiée avec connectique standard SMA
L’ARF-WF-CPL est la solution idéale pour les ingénieurs en compatibilité électromagnétique (CEM), les développeurs IoT, ou les laboratoires RF souhaitant une solution fiable et performante pour les tests centrés sur la bande 2,4 GHz.
| Caractéristique | Valeur |
|---|---|
| Plage de fréquence RF | 2,2 GHz à 2,6 GHz |
| Impédance nominale | 50 Ohms |
| Connecteur RF | SMA (femelle) |
| Dimensions externes | 36 x 65 x 14,20 mm |
| Distance minimale avec le DUT | 2 mm |
| Distance maximale avec le DUT | 30 mm |
| Poids | 0,022 kg |
| Température de fonctionnement | -20 °C à +70 °C |
| Conformité RoHS | Oui |

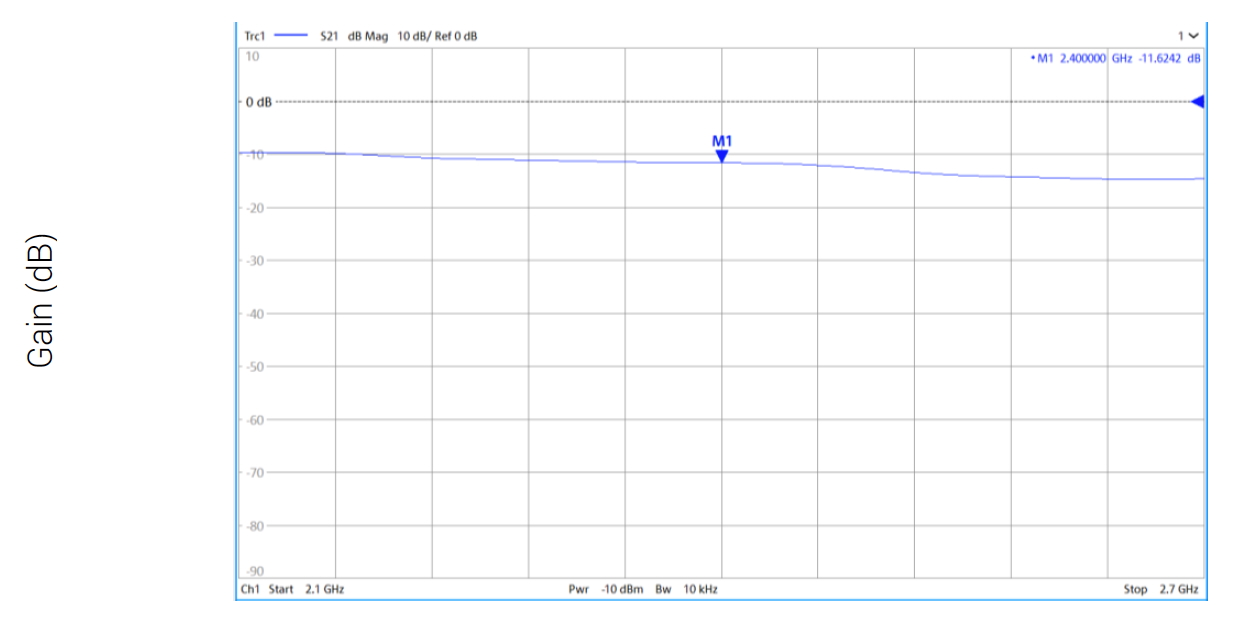

Paramètre S21 mesuré avec une antenne de référence OmniLOG 30800, Aucun câble utilisé pendant la mesure
| Fréquence | Gain (dB) |
|---|---|
| 2,4 GHz | -11,62 |
Demander un rendez-vous Documentation Sélection en Ligne
